Modell: | A 12 JE | Top-Dino | JLG 340 AJ | 400 AJP | JLG 40 e |
Max. Arbeitshöhe: | 12,10 m | 12,10 m | 12,35 m | 14,20 m | 14,20 m |
Max. Plattformhöhe: | 10,10 m | 10,10 m | 10,28 m | 12,20 m | 12,20 m |
Max. seitliche Reichweite: | 7,50 m | 6,70 m | 6,10 m | 6,80 m | 6,25 m |
Knickpunkthöhe: | 4,70 m | 4,50 m | 4,90 m | 6,55 m | 6,10 m |
Gesamtbreite: | 1,20 m | 1,55 m | 1,93 m | 1,50 m | 1,75 m |
Gesamtlänge: | 5,70 m | 4,00 m | 5,52 m | 6,70 m | 5,35 m |
Gesamthöhe: | 1,99 m | 1,97 m | 2,00 m | 1,97 m | 1,99 m |
Plattformbreite: | 0,80 m | 0,65 m | 0,76 m | 0,76 m | 0,66 m |
Plattformlänge: | 1,15 m | 1,30 m | 1,52 m | 1,22 m | 1,22 m |
Korb drehbar: | +/- 90° | nein | 141° | 110° | |
Korbarmlänge: | 1,30 m | 1,30 m | 1,30 m | 1,24 m | -/- |
Schwenkbereich: | 370° | 340° | 355° | 360° endl. | 355° |
max. Tragkraft: | 230 kg | 250 kg | 227 kg | 230 kg | 227 kg |
Eigengewicht: | 7510 Kg | 4000 kg | 4650 kg | 6759 kg | 5386 kg |
teilgel. | |||||
Die seitliche Reichweite wird immer von der Drehkranzmitte aus berechnet! |
Modell: | M 150 AETJ | A 15 JE | A 17 JE | HR 17 | HR 21 |
Max. Arbeitshöhe: | 15,00 m | 15,00 m | 17,10 m | 17,20 m | 20,80 m |
Max. Plattformhöhe: | 13,00 m | 13,00 m | 15,10 m | 15,2 m | 18,20 m |
Max. seitliche Reichweite: | 7,60 m | 8,95 m | 8,90 m | 9,40 m | 12,80 m |
Knickpunkthöhe: | 7,00 m | 6,00 m | 9,50 m | 9,50 m | 7,00 m |
Gesamtbreite: | 1,50 m | 1,50 m | 1,5 m | 2,00 m | 2,27 m |
Gesamtlänge: | 6,05 m | 6,40 m | 6,4 m | 6,35 m | 6,70 m |
Gesamthöhe: | 1,97 m | 1,99 m | 2,00 m | 2,10 m | 2,15 m |
Plattformbreite: | 0,96 m | 0,80 m | 0,80 m | 0,80 m | 0,85 m |
Plattformlänge: | 1,20 m | 1,40 m | 1,40 m | 1,50 m | 1,80 m |
Korb drehbar: | 140° | +/- 90° | – | – | +100°/-100° |
Korbarmlänge: | 1,30 m | 1,30 m | 1,50 m | 1,40 m | 1,30 m |
Schwenkbereich: | 355° | 370° | – | – | 355° |
max. Tragkraft: | 200 kg | 230 kg | 230 kg | 225 kg | 225 kg |
Eigengewicht: | 6700 kg | 7490 kg | 8375 kg | 5000 kg | 6700 kg |
Die seitliche Reichweite wird immer von der Drehkranzmitte aus berechnet! |

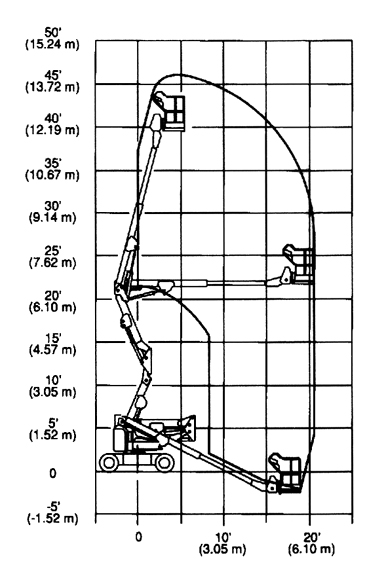

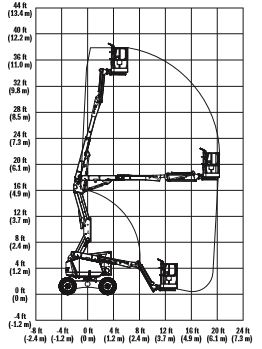

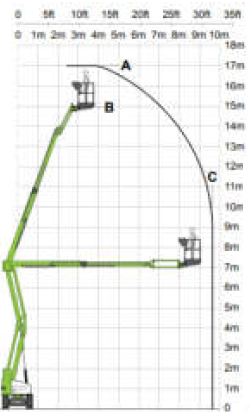

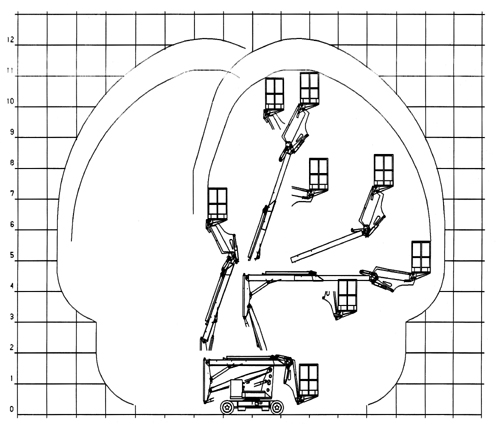

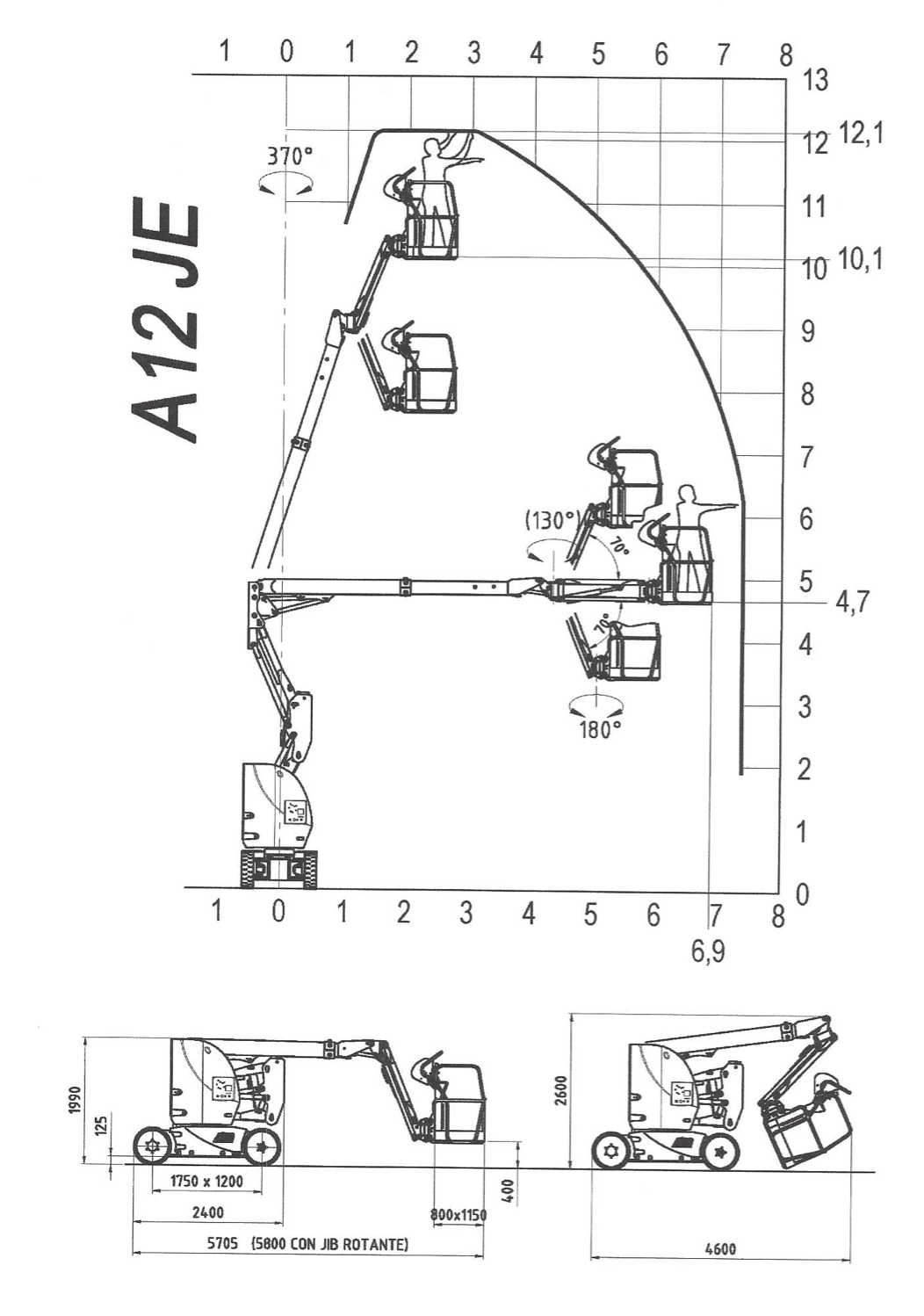

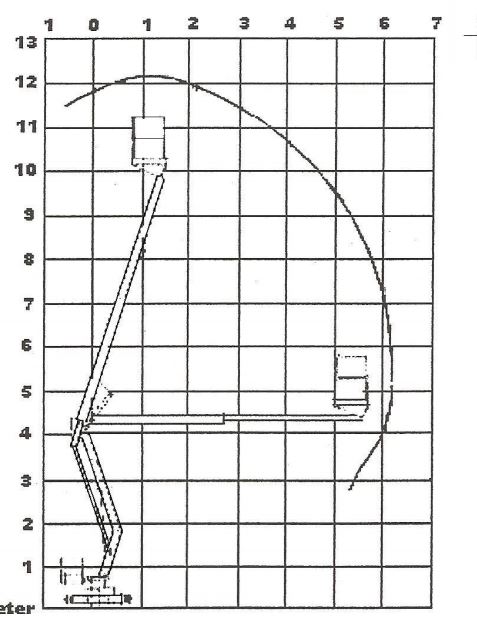

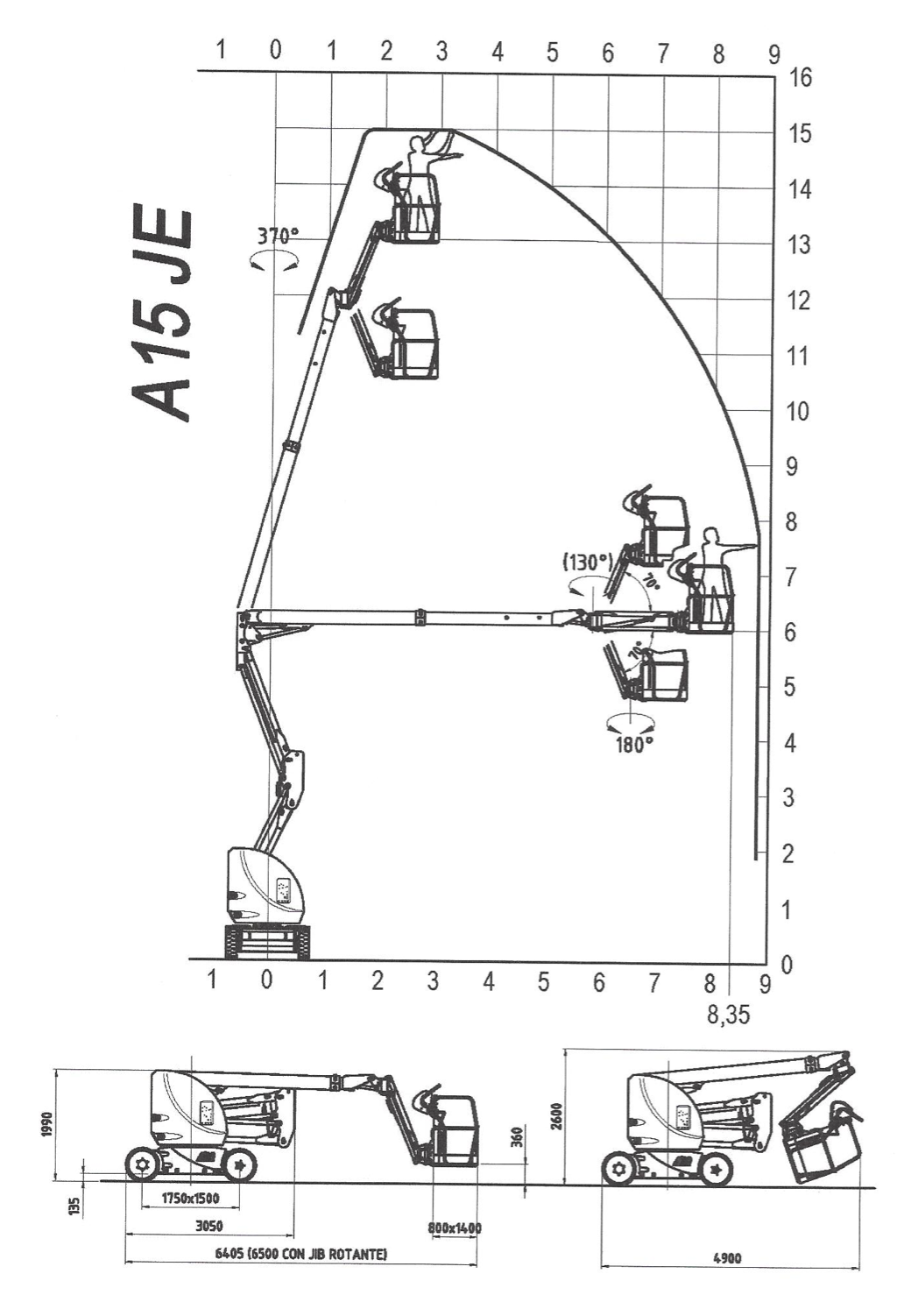

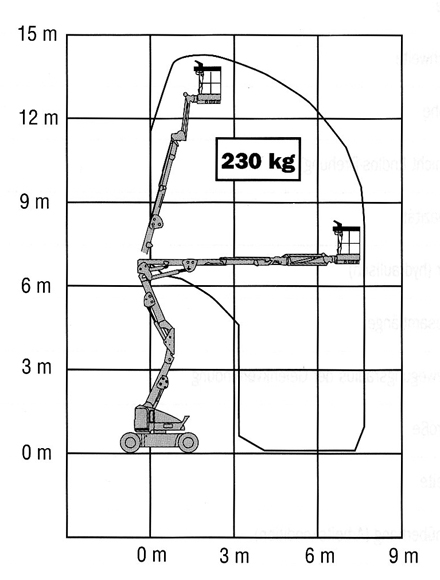

Klicken Sie auf ein Vorschaubild für eine größere Ansicht:
